一、产品概述

XMH系列智能型数字手动操作器是目前最新一代的智能化仪表。该表采用国际上最新发展的几项先进技术、高质量的进口器件，加之严格的生产
质量管理，解决了以往传统手动操作器长期存在的一些问题，使该系列产品成为价格低、功能强、质量稳定、外形精巧、配套性好、操作方便的
高新技术产品。它可广泛应用于化工、冶金、火电、轻工等各行业的生产过程自动控制系统。

二、特点

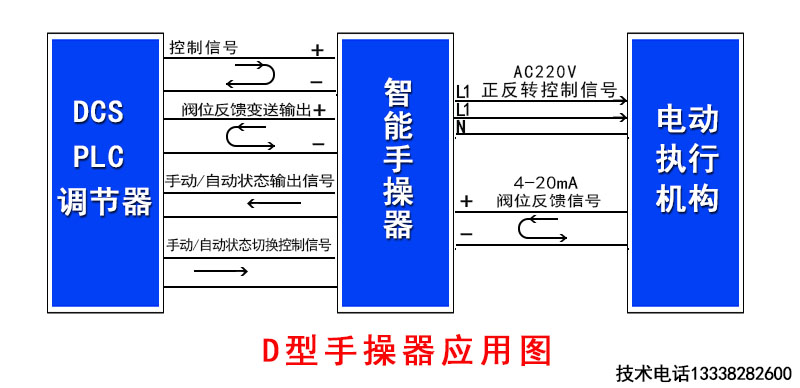

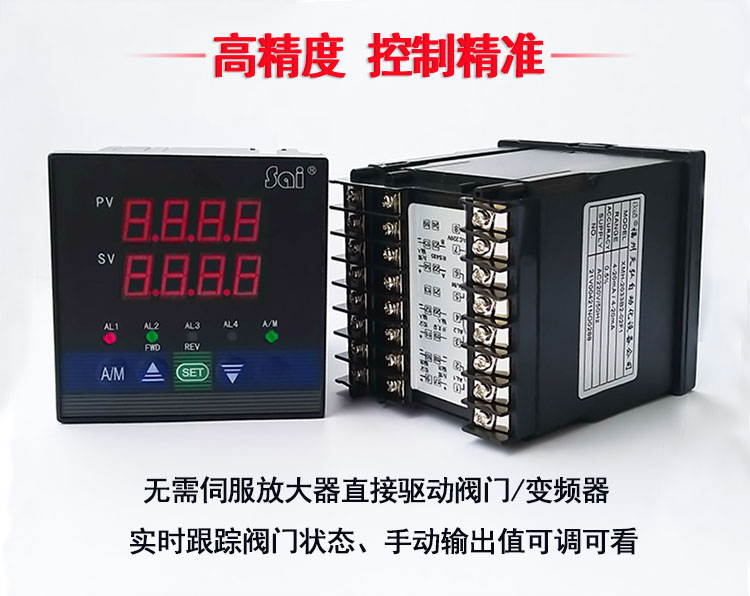

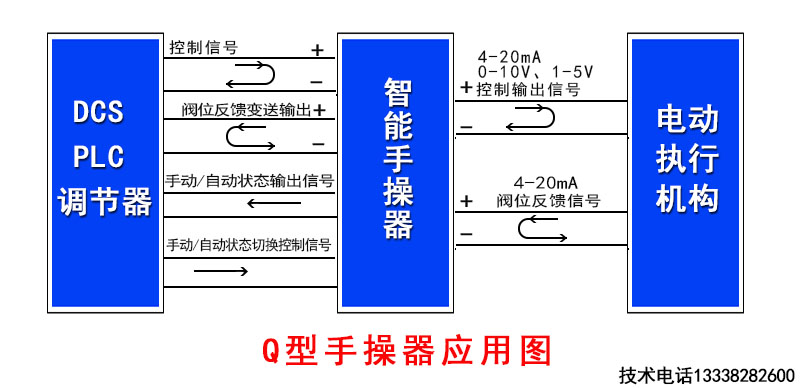

可与各种调节器联接作为系统后备操作仪表。在系统开环调节时，可用本操作器进行手动操作。并可取代伺服放大器直接驱动电动调节阀门。、

自动跟随输入值进行控制输出（模拟量控制输出或开关量控制输出）。实手动双向无扰动切换、手动转换自动时快速切换功能。、采用全自动数

字调校系统、零点校正、软件滤波、软件纠错等综合技术，使仪表的抗干扰性能增强，并保证仪表长期工作无零点漂移，测量精度不受环境等外
界因素影响。其调校参数在掉电状态下仍可长期可靠保存。、具有故障自诊断指示和灵活的面板设定参数功能，各参数均有上下限值及互联互锁

关系、带串行通讯接口，可与各种带串行输入输出接口的设备进行双向通讯，组成网络控制系统。

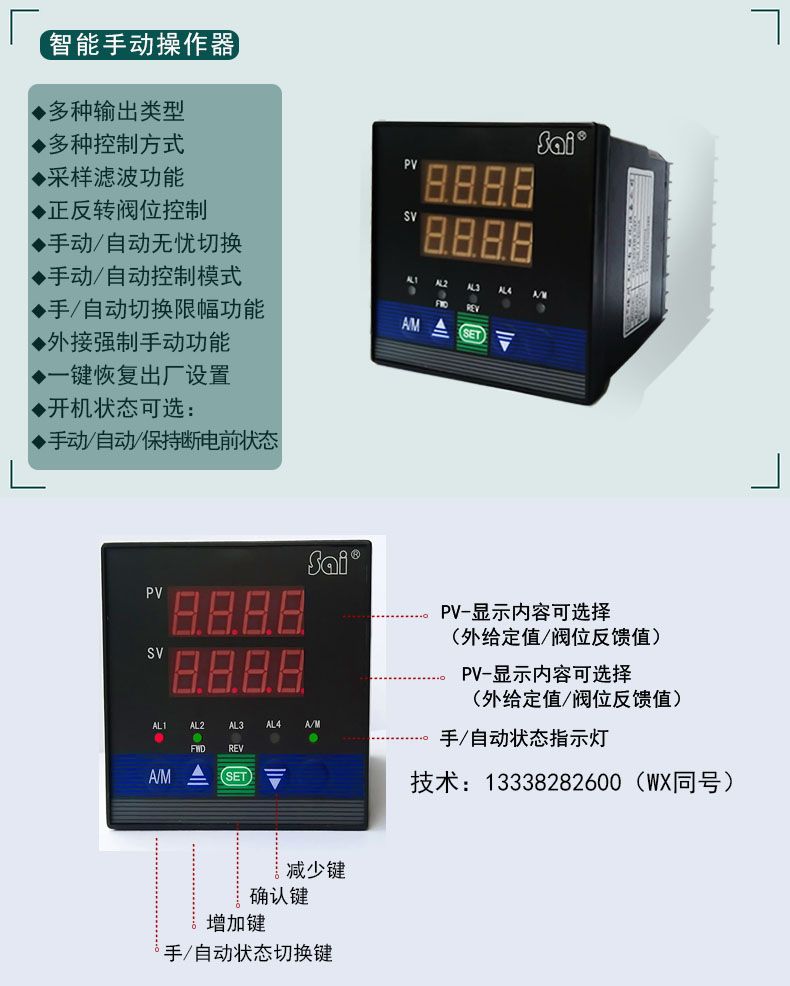

☆本系列产品主要特点及功能：
1、 在自动状态下，输出信号可自动跟踪控制输入值或内给定值进行控制输出（模拟量控制输出或开关量控制输出）；
在手动状态下，可通过面板上的增、减键直接对电动调节阀或带电气阀门定位器的气动调节阀的阀位开度位控制操作。

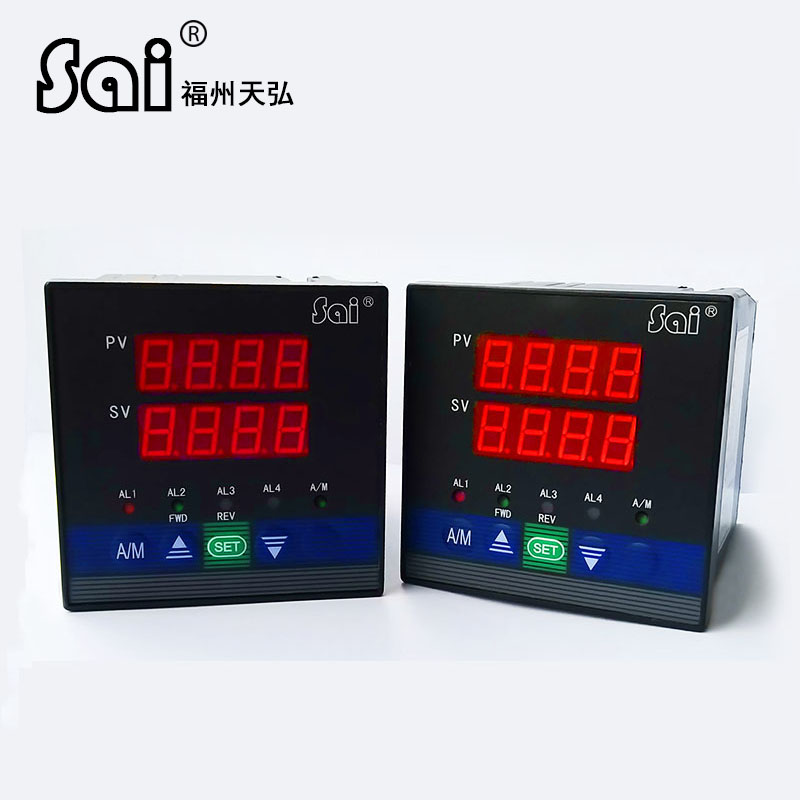

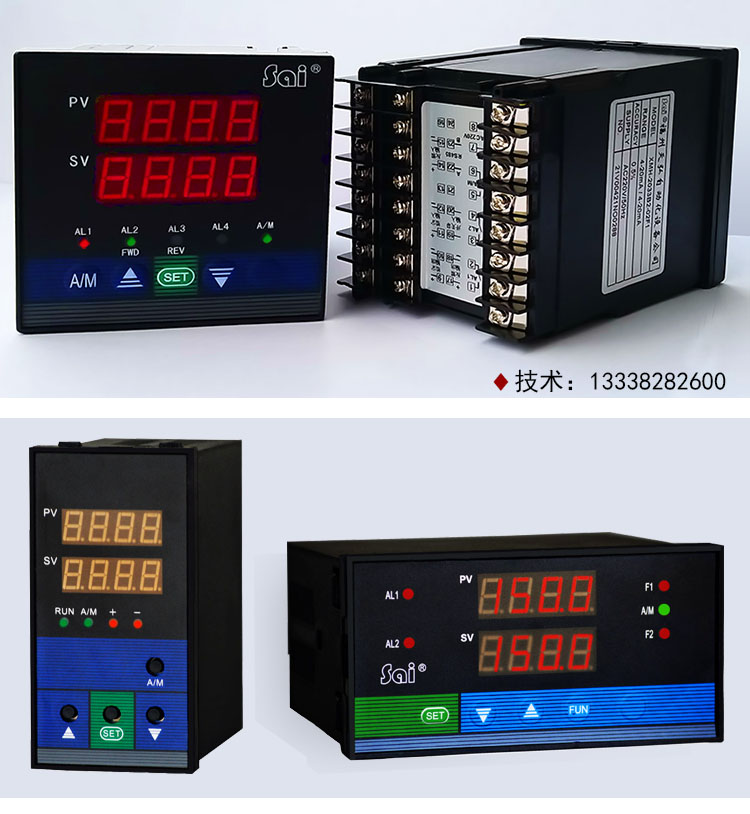

2、数字电动操作器为两组4位LED数码显示；数字/光柱电动操作器采用双四位数码显示+双光柱(101线)显示，分别显示
输入制值或内给定值和阀位反馈值。
3、操作器可带两路4~模拟变送输出信号，可分别输出阀位给定值和阀位反馈值（若控制输出为模拟量时仅有一路模拟
变送输出信号）；同时操作器具有两个限位继电器输出和手-自动状态输出（无源触点输出），以及远程手自动状态输入
（开关量输入）。
4、只需设定仪表内部功能参数和调整仪表内部的跳线，即可改变仪表的输入信号类型。5、带有一路模拟量控制输出或

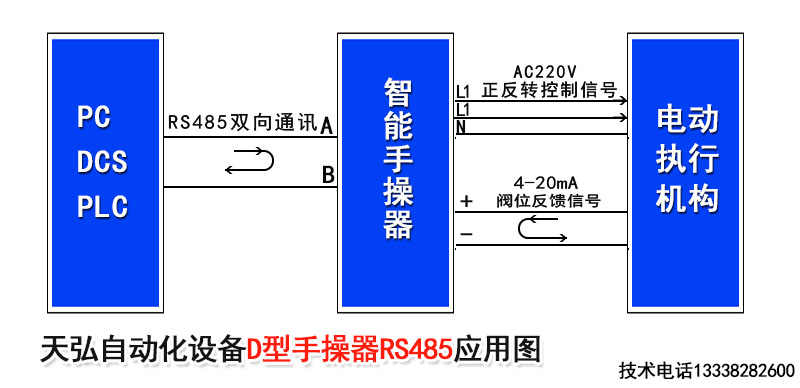

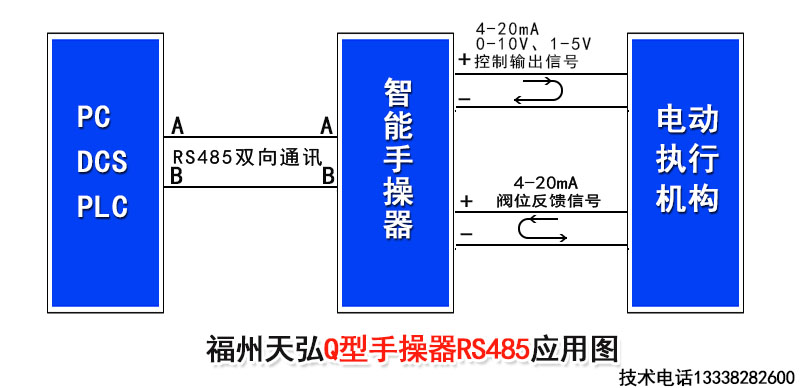

一对控制阀位开、关的继电器输出，它可适用于各种遥控、控制场合。6、可带隔离串行通讯接口，传输速率可通过按键
自由设定，可与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。
7、仪表供电方式：+ -220（+10%-15%）（开关电源）或其它用户特殊要求。

型号举例：XMH-14332-21M14-T（即：A-BCDEF-GHIJK-L）

阀位反馈信号输入：4~20mA DC；给定输入信号：4~20mA DC；控制输出信号：4~20mA DC、阀位反馈信号输出：4~20mA DC； 两个继电器输出；带手/自动状态继电器输出；带RS485通讯接口；开关电源220V AC供电；横表：160×80㎜。
