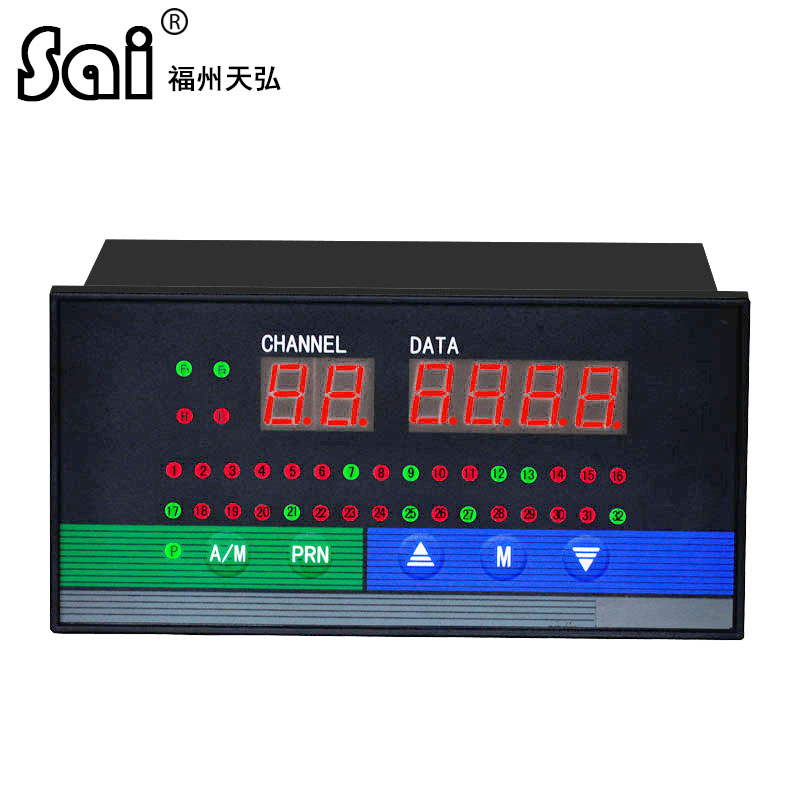

福州天弘XMD-32多路温度巡检仪
    发布时间: 2023-02-14 15:50

☆本系列产品主要特点及功能:

XMD系列多路巡回检测控制仪是目前最新一代的智化数字仪表。该表采用国际上最新发展的几项先进技术、高质量的进口器件,它可广泛应用于化工、冶金、火电、轻工等各行业的生产过程的温度、压力、流量等。


福州天弘XMD-32多路温度巡检仪

▼产品概述.主要技术规格
★配用热电阻、热电偶传感器的仪表规格:
热电阻Pt100/Pt1000 -199~600            热电阻Cu50 -50.0~150.0           热电阻Cu100  -50.0~150.0
热电阻Pt100/Pt1000 -199.0~600.0      热电偶B 0~1800                        热电偶S 0~1600
热电偶E -100~600                              热电偶K 0~1300                        热电偶J -100~1000
热电偶T -100~400                              热电偶R 0~1700                        热电偶N 0~1300
★配用标准信号变送器、传感器的仪表规格:
1、0~5V 与DDZ-II型仪表配套           2、0~10mA 与DDZ-II型仪表配套
3、1~5V 与DDZ-III型仪表配套          4、4~20mA 与DDZ-III型仪表配套
5、30~350Ω 与电阻远传信号配套      6、各种mV信号霍尔变送器
★用户按“特殊要求”信号规格如下表:
输入分度号                          测量范围                                  分辨率
        F1                                  400-1200℃                                      1℃
        F2                                  700-2000℃                                      1℃
 标准信号                                   开方                                    用户自行设定
热电偶ERe3-ERe25           0-2300℃                                           1℃
热电偶ERe5-ERe26           0-2300℃                                           1℃

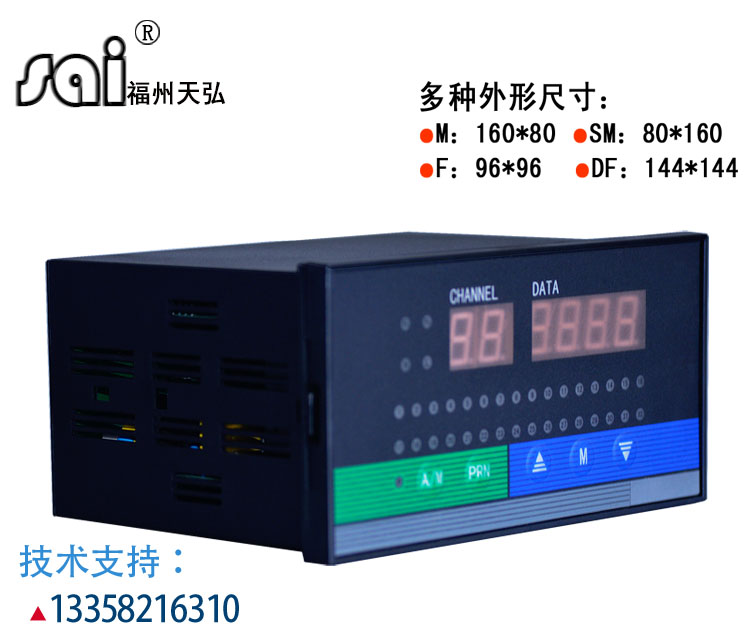

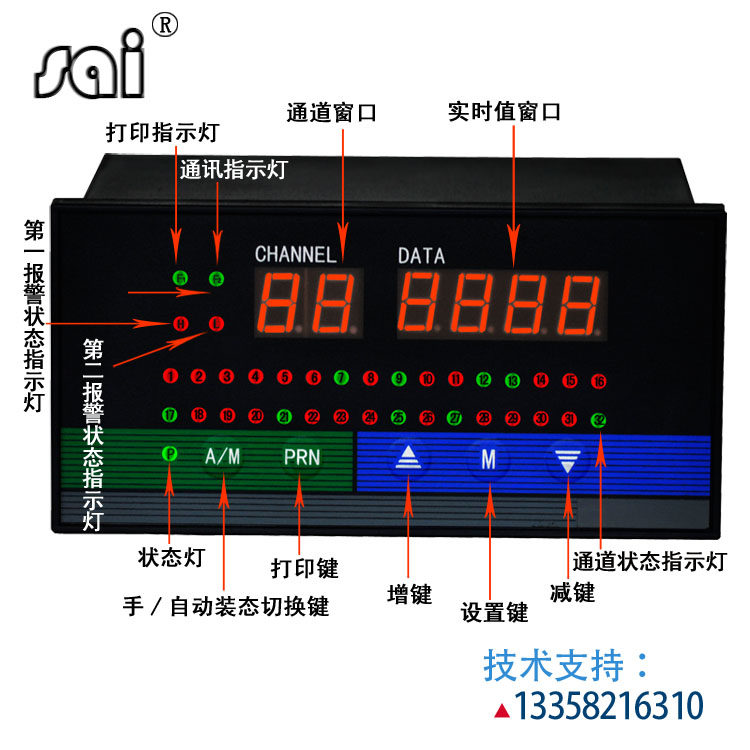

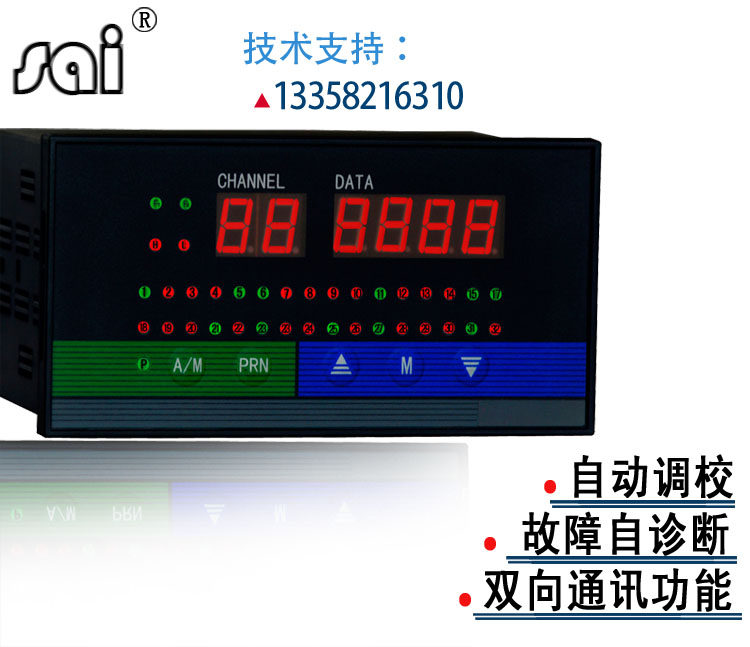

▼仪表实拍





- -
 - - - - - - - - - - - - - - - - - -
  - - - - - - - - - - - - - - - - -
▼其它功能说明



本系列产品主要特点及功能:

XMD系列多路巡回检测控制仪是目前最新一代的智能化数字仪表。该表采用国际上最新

发展的几项先进技术、高质量的进口器件,它可广泛应用于化工、冶金、火电、轻工等

各行业的生产过程的温度、压力、流量等

1、仪表以高性能的单片微机为核心,并配有各种可靠性保护电路,工作稳定可靠。

2、测量精度高,并对热电偶、热电阻和远传电阻等信号进行高精度非线性校正。

3、输入信号类型包括有十余种常用的热电偶、热电阻、标准信号、毫伏信号和远传电阻

等,每一回路都可由十五种输入信号类型任意组态。

4、各通道可独立设定上下限报警值,报警状态由LED状态灯显示,并有继电器报警触点

输出。

5、每一检测通道可根据现场情况任意选择打开和关闭状态。在通道关闭状态,该通道将

无测量值显示及报警输出。

6、采用不挥发性存储器进行掉电保护,参数可长期可靠保存。

7、具有巡回检测和定点检测切换功能。且具有热电偶自动冷端补偿功能。

8、具有打印功能,可定时或随时打印输出各通道的测量值及报警状态。

9、具有与上位机进行通讯的功能,可实现现场数据的集中监视,仪表的集中操作

详见说明书~

▼外形尺寸(单位:MM)

M型外形尺寸:160*80*100MM           开孔尺寸:    152*76MM

SM型外形尺寸:80*160*100MM         开孔尺寸:    76*152MM
F型外形尺寸:   96*96MM                    开孔尺寸:    92*92MM

▲仪表选型

 型谱

 型号识别:A-BCD-EF


注:1、16回路以上不具有独立上、下限报警继电器输出功能。

    2、16回路以上的通讯接口只能带RS485。

3、独立上、下限报警、打印接口和通讯接口三者仅可选一。

4、仪表一般为同一类型信号输入,如果通道需要输入不同类型的信号,请在订货时详细注明各通道的输入信号类型

型号举例:XMD-1208-M4(即:A-BCD-EF-G)

         输入8回路通道;统一上、下限报警两个继电器输出;带RS485通讯接口;横表:160×80㎜。


▲仪表使用参数

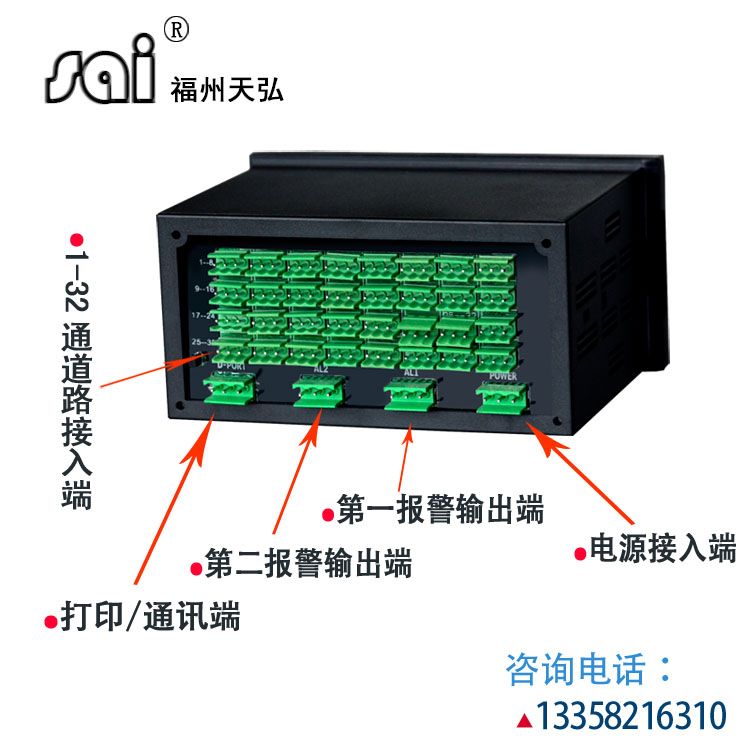

▲仪表接线图


注2:方式(8路)、方式(16路)、横式(32路)
注3:接线图中B,G,P在打印或通讯功能时,表示如下:

R:信号接线断; T:信号发送器 G:信号接地端
