一、仪表概述

TH-ZHXH指挥信号装置（机电联络信号）主要运用于电站(自备电站)的主控室和汽机控制室之间彼此传送命令和机组运行状况的。它是一套完整的指挥系统，分别安装在主控室的发电机控制盘上和汽机间汽机控制盘上，相互之间进行发送和接受命令的指挥信号装置。同时它还可广泛应用于工矿企业各工段之间需进行信号联络场所的信号联络。其联络信号、命令内容可根据用户自行定义。

二、主要性能及特点

1、该指挥信号装置采用单片机进行联络控制，它可自由组合各种不同回路数的指挥信号装置。

2、该指挥信号装置一改目前常用的多信号线连接方式，采用计算机的通讯接口（RS485通讯方式）进行数据传输；两机之间仅需两根线连接，提高了系统的可靠性、安全性。

3、该指挥信号装置内设置有故障自诊断功能，在命令发出对方无法接受情况下，机内设置的蜂鸣器自动报警，提示操作人员注意检查两机之间的连接线是否出现开路或虚接等现象。

4、该指挥信号装置还可根据用户需求，根据其功能特性及外形尺寸进行特殊加工。

5、该指挥信号装置的供电方式可采用220V AC或220V DC两种电源,同时还可根据用户需求加工其它规格的供电方式。

6、该指挥信号装置基本型产品的主要性能：

⑴、电气主控室发给汽机控制室的信号一般有下列八种：

①、注意  ②、增负荷  ③、减负荷  ④、已合闸

⑤、已掉闸  ⑥、停机  ⑦、更改命令  ⑧、电话

⑵、汽机控制室发给电气主控室的信号一般有下列六种：

①、注意     ②、可并列     ③、减负荷

④、汽机调整  ⑤、更改命令  ⑥、机器危险

⑶、当主控室与汽机控制室之间通讯不成功（3-4次）时，本机的小指示灯不亮，机内置蜂鸣器报警,提示两机连接的通讯线发生故障，请操作人员进行检修。

⑷、机内置蜂鸣器安装在装置的面板上，不需外接蜂鸣器。如果感觉装置上的蜂鸣器的音量不够大，可以外接讯响器，外接讯响器可连接接在仪表的“外接讯响器常开触点”。

⑸、本装置外形尺寸为：160mm×80mm×140 mm（长×高×深），开孔尺寸为：152mm×76mm（长×高）。亦可根据用户需求提供不同的外形尺寸。

三、操作说明

本装置分别安装在主控室的电控盘、汽机控制室的仪表盘上后，在系统运行过程中，若主控室要向汽机控制室发出命令时，按下安装在电控盘上的本装置相应按键时，本机相应的小指示灯常亮，对方（安装在汽机仪表盘）装置上相应的灯闪烁，同时机内的蜂鸣器“鸣”，机内用于外接讯响器继电器触点闭合；当对方操作人员按下复位键后，本机相应的指示灯暗，机内的蜂鸣器停“鸣”，机内用于外接讯响器继电器触点断开。反之操作原理相同。

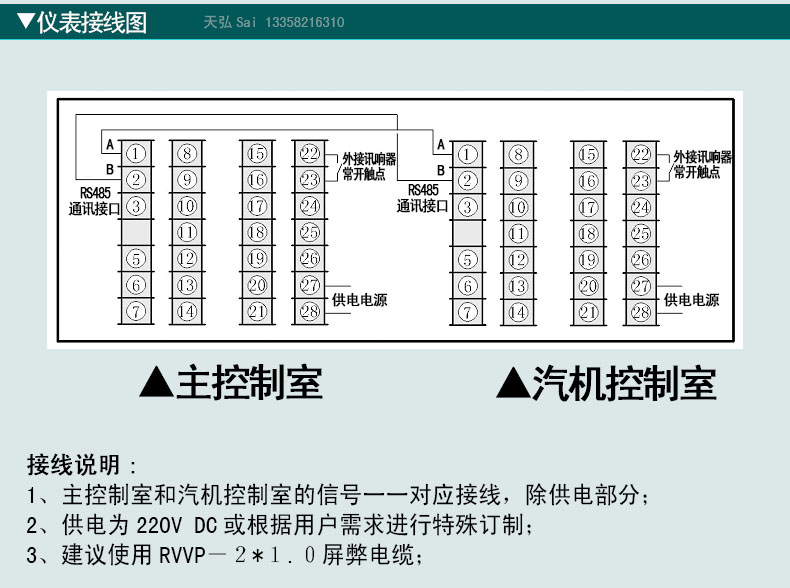

四、仪表接线图

五、现场安装、接线说明

1、  主控室和汽机房的通讯信号线一一对应连接，在检查确认接线无误后方可送电。

2、供电为220V，可以是交流，也可以是直流,请在订货时予以确认。

3、建议使用双绞屏蔽电缆，型号为：RVVP-2x1.0屏蔽导线。

4、本装置在仪表盘、电控盘上的安装仅需将仪表往仪表盘安装孔内一推，仪表就会自动卡住，无需再上任何紧固螺丝。
