一、产品概述

XMH系列智能型数字手动操作器是目前最新一代的智能化仪表。该表采用国际上最新发展的几项先进技术、高质量的进口器件，加之严格的生产质量管理，解决了以往传统手动操作器长期存在的一些问题，使该系列产品成为价格低、功能强、质量稳定、外形精巧、配套性好、操作方便的高新技术产品。它可广泛应用于化工、冶金、火电、轻工等各行业的生产过程自动控制系统。

二、特点

1、可与各种调节器联接作为系统后备操作仪表。在系统开环调节时，可用本操作器进行手动操作。并可取代伺服放大器直接驱动电动调节阀门。

2、自动跟随输入值进行控制输出（模拟量控制输出或开关量控制输出）。实现自/手动双向无扰动切换、手动转换自动时快速切换功能。

3、采用全自动数字调校系统、零点校正、软件滤波、软件纠错等综合技术，使仪表的抗干扰性能增强，并保证仪表长期工作无零点漂移，测量精度不受环境等外界因素影响。其调校参数在掉电状态下仍可长期可靠保存。

4、具有故障自诊断指示和灵活的面板设定参数功能，各参数均有上下限值及互联互锁关系。

5、带串行通讯接口，可与各种带串行输入/输出接口的设备进行双向通讯，组成网络控制系统。

三、主要技术指标

1、显示部分：

a、双四位0.8英吋、0.56英吋或0.36英吋LED数码管;

b、两个高精度101线光柱显示器；

2、报警控制方式：

a、最多4回路独立的报警或开关控制；

b、各回路可独立定义其功能、报警值及报警回差值；

c、报警功能包括超上限、超下限以及断路、故障报警；

3、显示精度：≤±0.5%FS±1dig（数字）；

             ≤±1%FS±1dig（光柱）；

4、数字显示分辨率：1、0.1、0.01、0.001

5、设定方式：按键式数字设定

a、设定分辨力:与显示分辨力一样

b、设定精度:与显示基本误差一样

6、输入信号类型：标准信号：0～10mA、4～20mA、0～5V 、1～5V

电阻信号：0～1KΩ

毫伏信号：0～100mV或其它mV信号

其它特殊非标准输入信号

7、输入阻抗：电流信号：100Ω以下

电压信号：1MΩ以上

电阻引线阻抗：10Ω以下（三线平衡时）

8、开关输出特性：继电器触点输出：仪表配接两个控制继电器输出时，继电器具有常开触点，其触点容量为3A/240VAC、3A/24VDC（阻性负载）；仪表配接状态、限位继电器输出时，继电器具有常开触点，其触点容量为1A/240VAC、1A/24VDC（阻性负载）。

9、模拟变送输出：直流电压:1～5V/0～5V(负载电阻≥1K)

直流电流:0～10mA(负载电阻≤1.5KΩ)

4～20mA(负载电阻≤750Ω)

基本误差: ≤±0.5%FS

10、电源输出(附加)：24V 50mA或用户指定(隔离或不隔离)

11、通讯接口：接口标准：RS485(用户可指定RS232)

传送方式：半双工

帧格式：1位起始位，8位数据位，1位停止位

传送速率：300~9600bps 参数设定

联机台数：最大31台 参数编址

网络结构：2线或3线多机通信网络

12、使用环境：环境温度：0～50℃(环境温度<0℃，以0℃作为环温补偿)

环境湿度：≤90%RH；应避免强腐蚀性气体

电源电压：AC 180-240V  50±2HZ或用户指定

13、功耗：≤6W

14、外形/开孔尺寸：详见型号代码说明

15、整机重量：小于400g

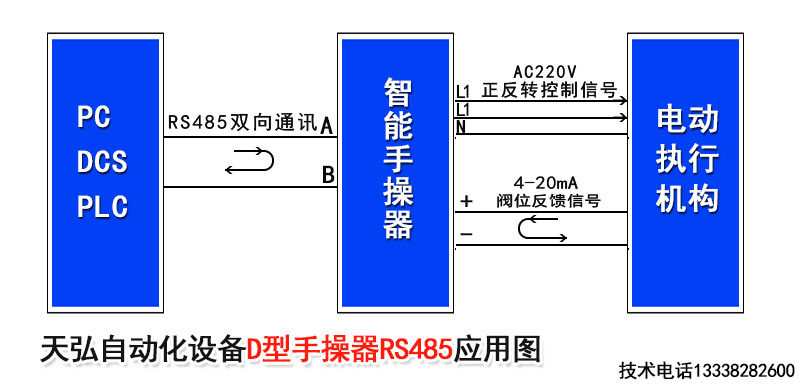

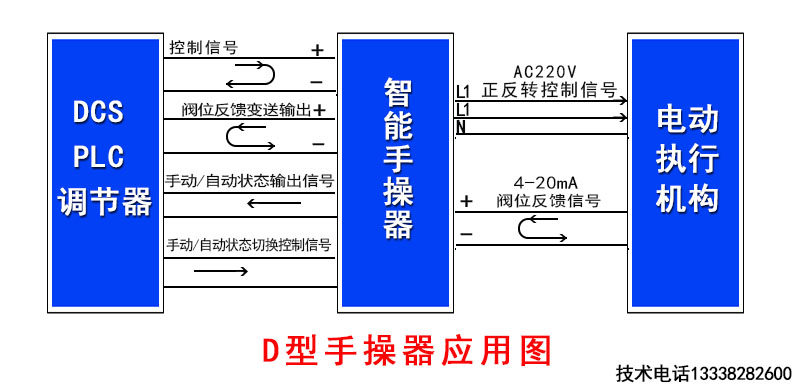

四、手自动阀门应用图详解
五、选型：
